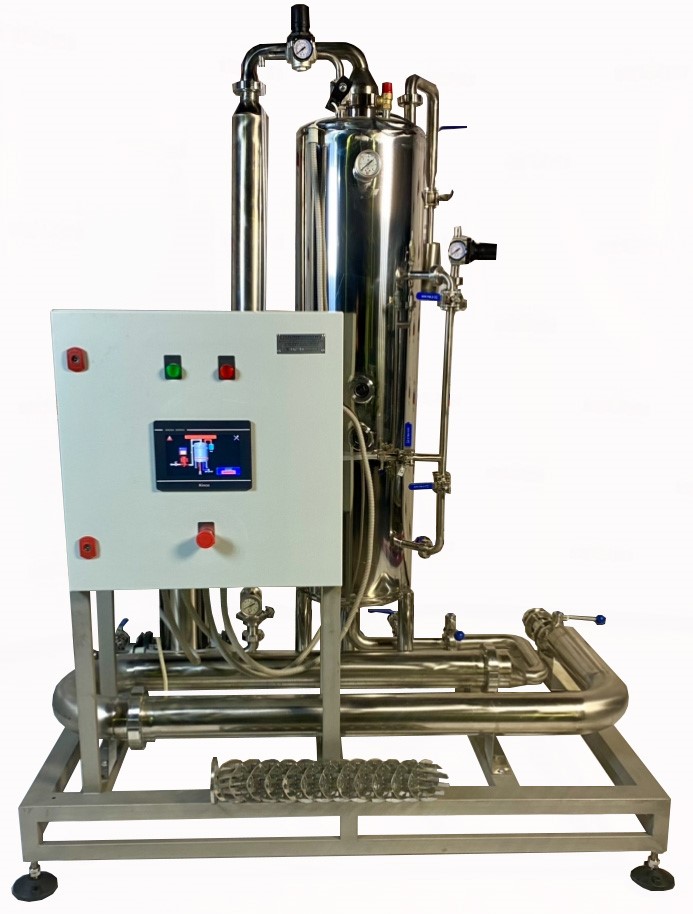

Сатуратор автоматический марки САМ OMRON М (специсполнение для слабоалкогольных и сильнопенящихся напитков, на выходе установлен статичный смеситель-ускоритель массообменных процессов)
Артикул: Арт. 106
Сатуратор автоматический марки САМ OMRON М.
(специсполнение для слабоалкогольных и сильнопенящихся напитков, на выходе установлен статичный смеситель-ускоритель массообменных процессов)
Таблица технических характеристик и подсоединительных размеров.
|
Наименование (модель) Производительность до |
Габариты (мм). (длина/ширина/высота) |
Масса (кг). |
Установленная потребляемая мощность (кВт). |
Вход/выход продукта . Муфт. соед. |
Напряжение питания (В). |
|
САМ - 7 000 OMRON М Арт. 106 |
2000/1000/2100 |
240 |
3 |
Вход- DN 32 Выход – DN 50 |
380 |
|
САМ - 10 000 OMRON М Арт. 107 |
2200/1200/2100 |
300 |
4 |
Вход- DN 40 Выход – DN 50 |
380 |
Общие технические характеристики для всех моделей
|
Давление напитка на входе, МПа |
не менее 0,2 |
|
Газация напитка |
от 0,3 до 0,8 |
|
Давление CO2, МПа |
от 0,2 до 0,4 |
|
Давление напитка в напорной магистрали на струйную насадку, Ат |
6-12 |
Комплектация:
Напорный насос - проточная часть пищевая нержавеющая сталь.
Эжектор собственного производства из нерж. стали.
Материал колонн – пищевая нерж. сталь.
Смеситель ускоритель массообменных процессов ф114мм L – 2500мм.
Поплавковые датчики уровня.
Все клапана, переходы, футорки и запорная арматура, контактирующая с продуктом – нерж. сталь.
Сварочные швы выполнены в среде аргона с обдувом с 2-х сторон.
Управление «OMRON» на основе контроллера.
На панели управления установлен интерактивный панель управления тачскрин.
Коммутационная аппаратура «OMRON» и «SCHNEIDER ELECTRIC» .
На напорный насос установлена система плавного пуска.
Патрубок для выхода напитка (быстро разборное муфтовое соединение под сварку) DN 50.
Патрубок для входа напитка (быстро разборное муфтовое соединение под сварку) DN 32.
Вход СО2 клапан низкого давления – штуцер под шланг внутренний D 12 мм.
Манометры с разделителями и гелевым заполнением «WIKA/BD».
Для визуального контроля уровней на колоннах установлены трубные диопторы с трубкой Teflon.
На выходе из сатуратора установлен трубный диоптр для визуального контроля напитка.
Рама изготовлена из профильной трубы нерж. сталь AISI304.
Предусмотрена система промывки под СИП - мойку, без включения сатуратора.
Колонна насыщения оснащена предохранительным клапаном 6 Ат.
|
Таблица габаритных размеров колонн |
|||||
|
Производительность |
До 2000л |
До 3000л |
До 7000л |
До 10000 |
До 15000 |
|
Диаметр колонны |
От Ф250 |
От Ф 300 |
От Ф 350 |
От Ф350 |
От Ф 400 |
|
Высота обечайки |
От H 1250 |
От H 1250 |
От H 1250 |
От H 1500 |
От H 1500 |
|
Дополнительное оборудование или изменение конструкции Внимание!!! Если оборудование указанное в данной таблице противоречит указанному в основном предложении, правильным считать указанное в данной таблице. |
|
|

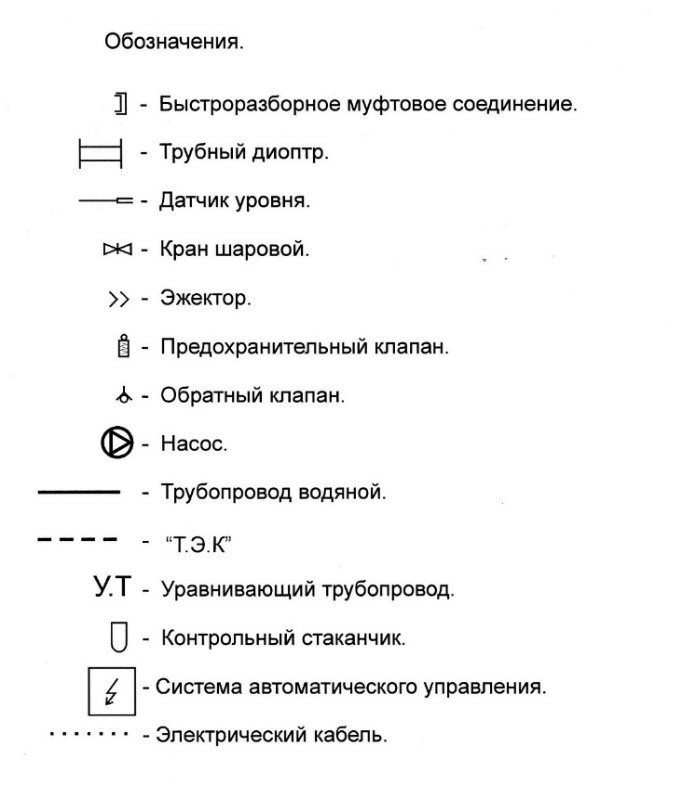

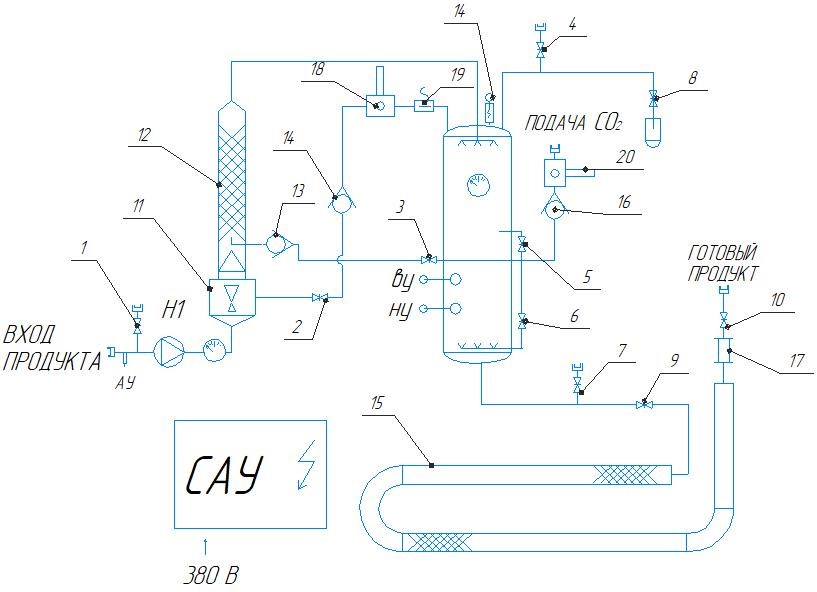

Краткое описание работы Сатуратора автоматической марки
САМ-OMRON M ( две колонны)
Охлажденная вода под условным давлением 2Ат. подается на напорный насос. Далее под давлением 6 - 12Ат. насос перекачивает воду в колонну насыщения. Проходя по трубопроводу через обратный клапан и струйный
эжектор, жидкость первично насыщается двуокисью углерода. Затем внутри
колонны вода донасыщается СО2 стекая по системе полусфер и тарелок.
Уровень жидкости контролируется датчиками уровня и системой автомати-
ческого управления. Трубные диоптры служат для визуального контроля
жидкости в колонне. Давление воды и газа контролируется с помощью манометров.
На данном сатураторе установлен статичный смеситель.

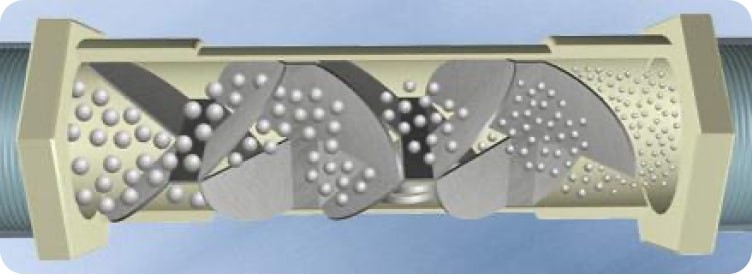

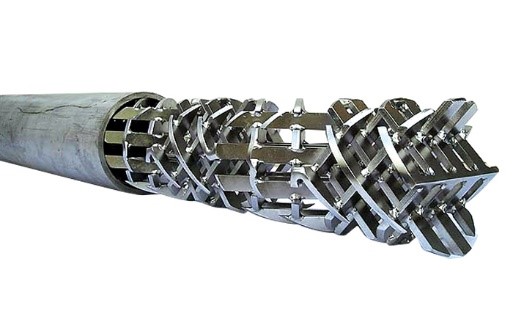

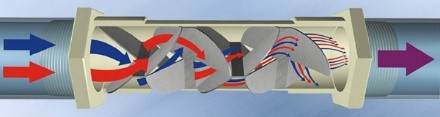

Статичный смеситель – ускоритель массообменных процессов является насытительной свечей, которая в свою очередь улучшает скорость и качество массообменных процессов между продуктом и углекислым газом, тем самым увеличивая глубину растворения СО2. А также жидкость находиться под давлением СО2 большее количество времени.
