№	Артикул	Наименование оборудования	Кол-во (шт.)	Цена (руб.)
1	503	Фильтр очистки воды «Юпитер» до 2000л/ч (эконом)	1	По прайс-листу
2	801	Ополаскиватель марки ОРПС для (0.5-1.5л.)	1	По прайс-листу
3	201	Сиропный дозатор СДР - 700	1	По прайс-листу
4	2011	РПС-5 (налив без контроля по уровню) для газ. напитков	1	По прайс-листу
5	101	Сатуратор автоматический марки САМ-1600 (одна колонна,  без деаэрации)	1	По прайс-листу
6	401	Термотуннель марки ТТ-80	1	По прайс-листу
7	1002	Купажные емкости типа КН 2 шт. по 130 л (пищевой пластик)	1 (комплект по 2шт.)	По прайс-листу
8	1201	Полуавтомат выдува ПЭТ-тары марки АВ с печью разогрева преформ марки ПРП	1	По запросу
9	1202	Компрессор К-22	1	По запросу

Так же вы можете приобрести любое оборудование по отдельности или заменить его на более технологичное.

Общие технические характеристики линии.



Общие габариты участка разлива длина/ширина/высота (мм)	7500/2300/1800
Общие габариты участка выдува длина/ширина/высота (мм)	2000/2500/1800
Расход сжатого воздуха участка разлива (лит/ мин.)	-
Расход сжатого воздуха участка выдува (лит/ мин.)	500
Напряжение питание    (В)	380/220
Установленная потребляемая мощность участка разлива (кВт.)	До  8,5
Установленная потребляемая мощность участка выдува (кВт.)	До 20
Количество персонала (человек)	7

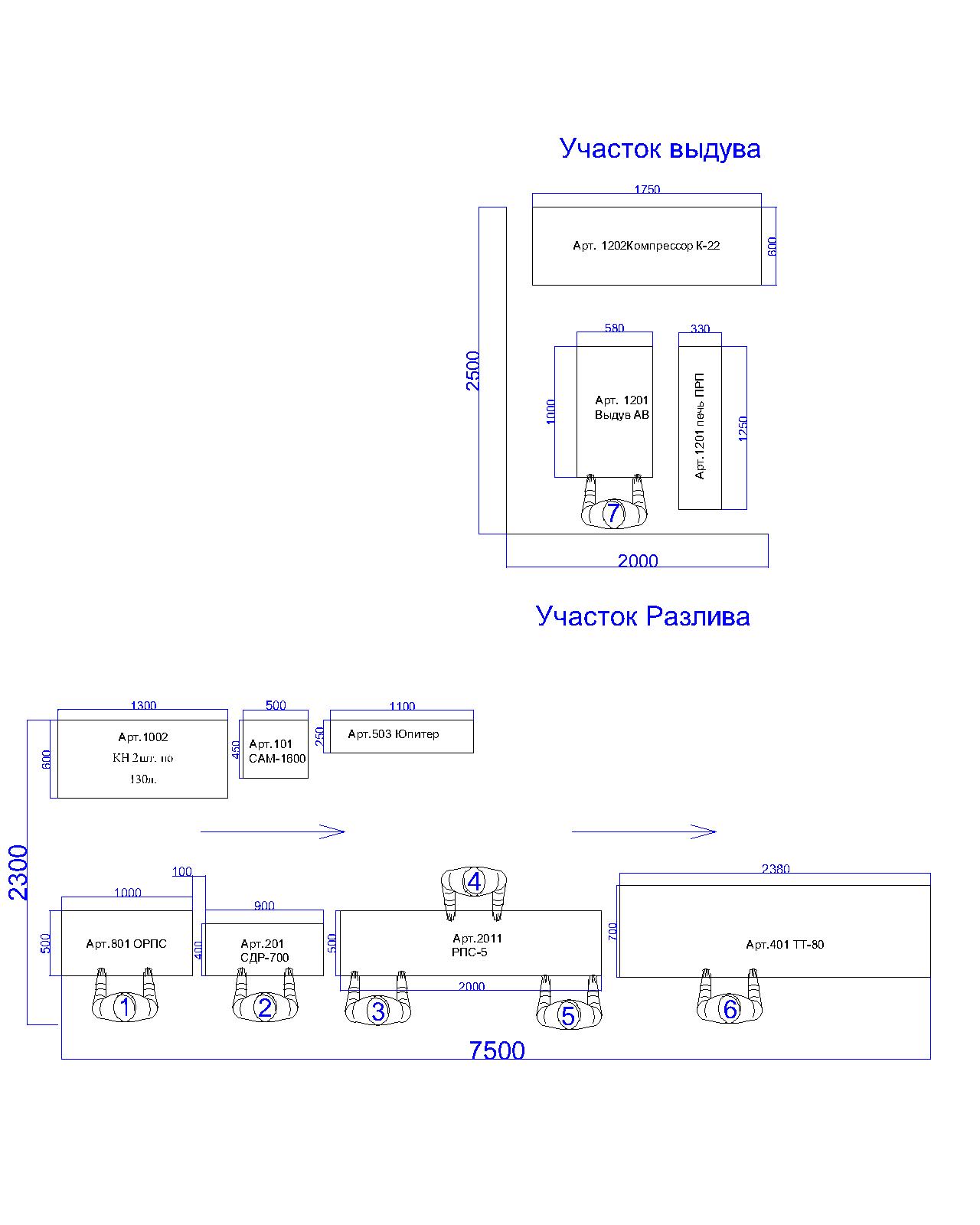

Внимание!!! Данный вариант расстановки оборудования рекомендованный, поэтому его можно изменить или повернуть в любую сторону (сохраняя порядок работы).



Описание работы линии:

Участок разлива:

      Вода под давлением от 1до 3 Ат. (обычное сетевое давление) подается на фильтр Арт. 503 и проходит этап фильтрования. Следующим этапом вода подается на сатуратор Арт. 101 и насыщается СО2. На третьем этапе вода подается на аппарат разлива  Арт. 2011 и наливается в бутылку оператором №3. Бутылки поступают на аппарат разлива  вручную . Перед подачей бутылку ополаскивает оператор №1 с помощью ополаскивателя  Арт. 801. Налитые бутылки с помощью оператора №3 подаются на этап укупоривания и укупориваются на укупоре установленном на аппарате Арт.  2011 с помощью оператора №4. Далее укупоренная бутылка подается на этап наклейки этикетки, где наклеивается этикетка с помощью оператора №5 вручную. Готовая к упаковке бутылка передается в ручную оператору №6 и ждет своей очереди перед упаковкой. Упаковка бутылок в пленку осуществляется с помощью термотуннеля  Арт. 401 и оператора №6. Готовые упаковки подаются на склад готовой продукции.



Приготовление Купажа:

    Приготовление купажа осуществляется технологом цеха с помощью купажных емкостей Арт. 1002. В купажные емкости подается фильтровая вода, затем засыпаются ингредиенты согласно рецептуре. Следующим этапом происходит перемешивание, доведение до нужного объема и готовый купаж подается в сиропный дозатор Арт. 201, где происходит дозация в бутылку с помощью оператора№2. Емкости подключаются поочередно, что бы была временная возможность приготовления и смены напитка.

Подача СО2:

    СО2 подается на сатуратор Арт. 101 в автоматическом режиме с помощью редуктора и готового баллона с СО2 установленного в безопасном месте. Баллон и сатуратор соединяются трубопроводом.

Участок выдува:

    Сжатый воздух получается с помощью компрессора К-22 Арт. 1202 и подается на аппарат выдува марки АВ Арт. 1201 (компрессор можно установить в другом помещении и соединить с полуавтоматом выдува с помощью трубопровода). Оператор №7 берет в ручную преформы (заготовки, из которых выдувается бутылка) и устанавливает их в порядке очереди в печь разогрева преформ марки ПРП Арт.201. После того как преформы разогреются оператор №7 вынимает их по две штуки и вставляет в аппарат выдува марки АВ Арт. 1201. После чего нажимает на кнопки и происходит выдув бутылок. Готовые бутылки подаются на этап ополаскивания или в пакеты и далее на склад готовой продукции.
